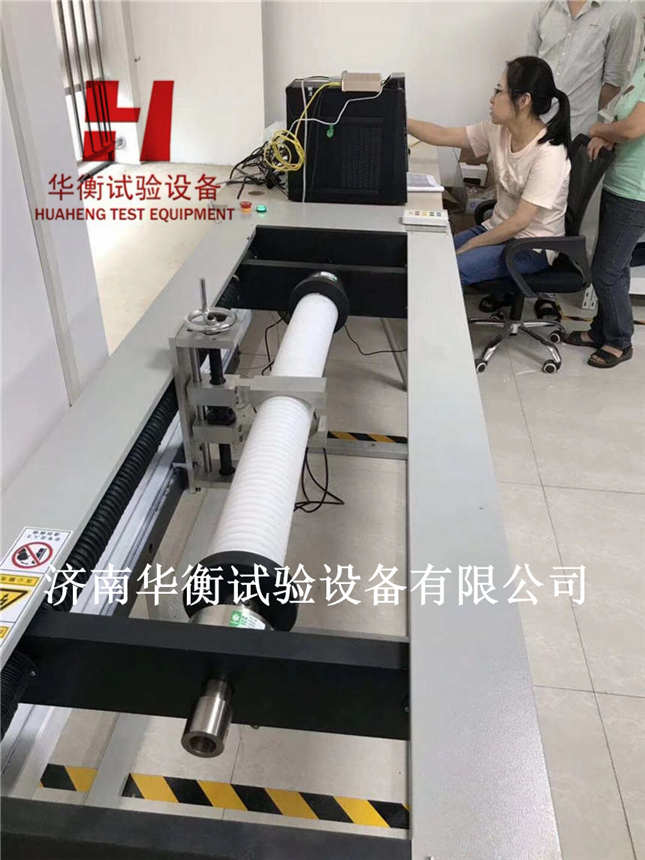

波紋管縱向載荷試驗機JTT 529-2016  塑料波紋管縱向載荷試驗機JTT 529-2016

一、功能與用途：
波紋管縱向載荷試驗機是華衡公司根據JT/T 529-2016標準中6.3.4中的試驗要求專門設計的專用試驗機，本機為華衡公司專業設計的雙向加載試驗機，采用交流伺服電動機和交流伺服調速系統作為動力源；采用先進的芯片集成技術，專業設計的數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了控制和顯示的全數字化調整。

 波紋管縱向載荷試驗機依據JTT 529-2016預應力混凝土橋梁用塑料波紋管等多個國家標準生產，試驗方法截取長 1100mm 的塑料波紋管管節試樣，不用內襯，施加縱向荷載 (N) ，持荷 10min ，記錄前后所施加荷載及其管節壓縮量 ，計算壓縮量。
二、主要技術指標
1.最大試驗力：      5kN
2.準確度等級：      1級
3.試驗力測量范圍：  0.4%～100%FS（滿量程）
4.試驗力示值誤差：  示值的±1%以內
5.試驗力分辨率：    最大試驗力的±1/300000
全程不分檔，且全程分辨率不變
6.變形測量范圍：    0.2%～100%FS
7.變形示值誤差：    示值的±0.5%以內
8.變形分辨率：      最大變形的1/300000
9.位移示值誤差：    示值的±0.5%以內
10.位移分辨率：     0.01mm
（二）控制參數
1.力控速率調節范圍：0.005～5%FS/s
2.力控速率控制精度：
速率＜0.05%FS/s時，為設定值的±2%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
3.變形速率調節范圍：0.005～5%FS/s
4.變形速率控制精度：
速率＜0.05%FS/s時，為設定值的±2%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
5.位移速率調節范圍：0.01～500mm/min
6.位移速率控制精度：
速率＜0.5mm/min時，為設定值的±1%以內，
速率≥0.5mm/min時，為設定值的±0.2%以內。
7.試驗空間行程：不小于1100mm；
8. 試驗寬度：370mm;
9.供電電源：220V，50Hz；
